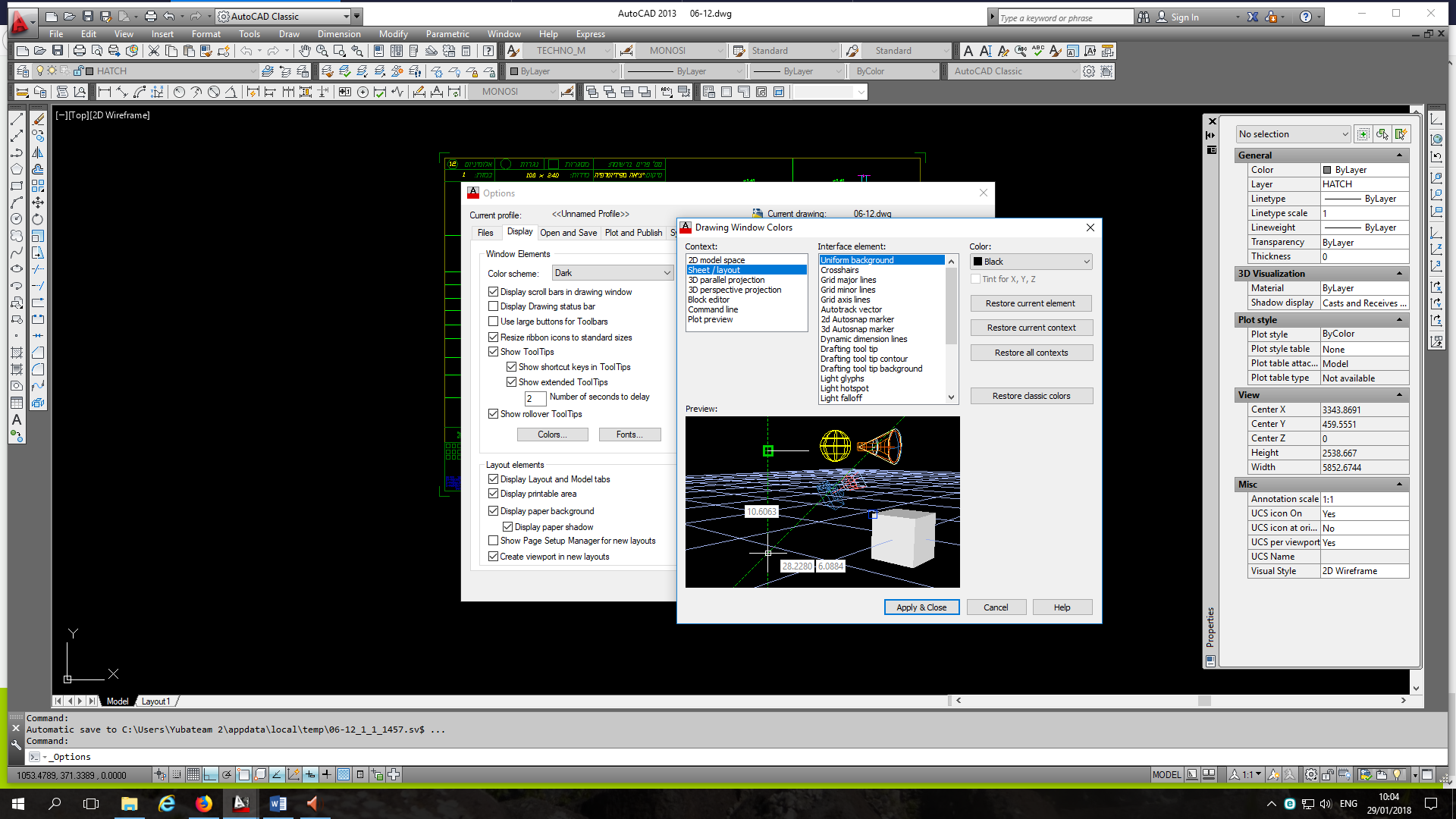

כמה כללים לפני שרטוט, והגדרות מומלצות באוטוקאד. מידע מרוכז.

הנושא בפורום 'קהילת אדריכלים ומעצבי פנים' פורסם ע"י פנס בערפל, ‏1/12/17.

  1. gbg

    gbg משתמש מקצוען עיצוב ואדריכלות פנים

    הצטרף:
    ‏19/6/17
    הודעות:
    155
    לייקים:
    244
    נקודות:
    59
    עיסוק:
    אדריכלות ועיצוב פנים
    מיקום:
    צפון הארץ
    עוד טיפים שימושיים וקלים...למתחילים
    1. לפעמים אני מיצרת לייאאוט ורוצה לקבוע קנה מידה
    אך היחסים שם מבלבלים מאד כי הרי 1:10 זה לכאורה אחד למאה או 1:100 זה אחד למאה??בקיצור התבלבלתי...
    מה עושים?
    מקישים כמו תוכי
    בתוך הוויופורט כמובן- 2 לחיצות
    ואז מקלידים בלי לחשוב
    Z אנטר 1/5XP אנטר אנטר
    או לחילופין עבור 1 ל-100 Z אנטר 1/10XP אנטר אנטר
    וזה עובד על כל הקבצים בכל קנה מידה!!
    לפעמים זה עוזר לי שאני גם מגדירה קודם את הדף -למשל A3 ואני יודעת ששרטוט 1:100 אמור להכנס בגודל כזה ...
    2. כשרוצים להגדיר גובה לחלון מתחת לקו המידה
    הכי יעיל והכי טוב (בלי לפוצץ מידה כמובן!)
    לבחור את המידה , להכנס לפרופטיז( PRאנטר)
    שם במקום שנקרא Dim suffix (לא לשנות בtext override)
    לכתוב באותיות גדולות X/210

    וזהו, עכשיו אם יש לכם עוד מידות /חלונות שצריכים לקבל את הגובה הזה פשוט תעתיקו דרך
    המברשת הידועה!! mach propeties
    ולא צטטרכו לכתוב כל פעם מחדש בפרופטיז !!
    3. הגבהתי את הגג... ומה לעשות המפלסים עם הגובה הישן מפוזרים בכל החזיתות /חתכים?
    איך משנים את כל המפלסים האלו ביחד ? מבלי לשנות אחד אחד
    רושמים FIND
    מקישים את המפלס הישן 3.00+ ובלשונית מתחת את החדש 3.50+
    לוחצים למטה על
    replace all
    וכל המפלסים השתנו ביחד , כנ"ל לגבי כל טקס בשרטוט
    4. עוד טיפ אחרון
    בלוקים תמיד כדאי לשים במקור בשכבה 0
    ורק כשמביאים לשרטוט לקבוע להם שכבה לפי ההעובי הרצוי!!
    זה חוסך בעיות בהדפסה...

  2. HP10

    HP10 משתמש מקצוען הדמיות בתלת מימד עיצוב ואדריכלות פנים

    הצטרף:
    ‏18/4/13
    הודעות:
    1,815
    לייקים:
    223
    נקודות:
    84
    עיסוק:
    אדריכלות ועיצוב פנים

    זה יוצא באותה שורה... לא מתחת קו מידה, למה?

  3. gbg

    gbg משתמש מקצוען עיצוב ואדריכלות פנים

    הצטרף:
    ‏19/6/17
    הודעות:
    155
    לייקים:
    244
    נקודות:
    59
    עיסוק:
    אדריכלות ועיצוב פנים
    מיקום:
    צפון הארץ

  4. HP10

    HP10 משתמש מקצוען הדמיות בתלת מימד עיצוב ואדריכלות פנים

    הצטרף:
    ‏18/4/13
    הודעות:
    1,815
    לייקים:
    223
    נקודות:
    84
    עיסוק:
    אדריכלות ועיצוב פנים
    עדיין לא... כותב צמוד למידה , לא מתחת.

  5. שני ר

    שני ר משתמש רשום עיצוב ואדריכלות פנים

    הצטרף:
    ‏22/7/14
    הודעות:
    22
    לייקים:
    1
    נקודות:
    14
    עיסוק:
    עיצוב פנים
    הכוונה ללוכסן שמעל האנטר (לא לזה שנמצא בצד המקלדת מעל המספרים או עם הסימן שאלה)
    כך:
    X210\
    ולא X210/
    כך בכל אופן זהעובד מצוין אצלי...

    HP10 אוהב/ת את זה.
  6. gbg

    gbg משתמש מקצוען עיצוב ואדריכלות פנים

    הצטרף:
    ‏19/6/17
    הודעות:
    155
    לייקים:
    244
    נקודות:
    59
    עיסוק:
    אדריכלות ועיצוב פנים
    מיקום:
    צפון הארץ
    שימי לב לכוון של הלוכסן -לצד שמאל
    זה נמצא ממש צמוד לאנטר

  7. HP10

    HP10 משתמש מקצוען הדמיות בתלת מימד עיצוב ואדריכלות פנים

    הצטרף:
    ‏18/4/13
    הודעות:
    1,815
    לייקים:
    223
    נקודות:
    84
    עיסוק:
    אדריכלות ועיצוב פנים
    הצליח!!
    תודה רבה!!

  8. mbh.arc

    mbh.arc משתמש רשום עיצוב ואדריכלות פנים

    הצטרף:
    ‏12/11/17
    הודעות:
    18
    לייקים:
    11
    נקודות:
    14
    בהמשך להסבר על הגדרת קנ"מ בלייאוט אולי ישמש גם הטיפ הבא -
    כדי לפתור את חוסר ההתאמה בקנ"מ של קוים מרוסקים בלייאוט ובמודל נגדיר
    במודל- 1 = ltscale
    בלייאוט - כאשר החלונית פעילה- psltscale =0
    לא לשכוח regenall - לא בקיצור re
    ואנטר...
    קנ"מ של הקו בלייאוט אמור להראות בדיוק כפי שהוא במודל ולא רצוף יותר או פחות.
    הכל בתנאי כמובן שעובדים במודל ב1:1- ולא ב1:10 או משהו אחר...

    gbg אוהב/ת את זה.
  9. יהודית מן

    יהודית מן משתמש פעיל הדמיות בתלת מימד עיצוב ואדריכלות פנים

    הצטרף:
    ‏16/7/15
    הודעות:
    220
    לייקים:
    25
    נקודות:
    39
    LAYMRG

  10. פנס בערפל

    פנס בערפל Moderator מנהל כתיבה ספרותית עיצוב ואדריכלות פנים

    הצטרף:
    ‏3/11/15
    הודעות:
    3,578
    לייקים:
    2,380
    נקודות:
    159
    זה בעצם משנה אותם לגמרי לשכבת האם.
    אני רוצה לשנות את כולם במכה אחת.
